Датчики угла Heidenhain с подшипниками и без подшипников

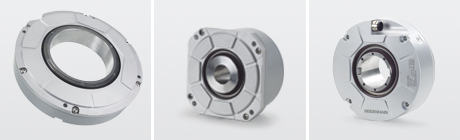

Датчики угла с подшипниками RCN, RON, ROD, ECN серий



Датчики угла с подшипниками производства компании HEIDENHAIN отличаются высокой системной точностью. За счет встроенных подшипников точность измерения датчиков не зависит от подшипников в узлах станка.

Встроенная муфта статора в датчиках типовых рядов HEIDENAHAIN RCN/HEIDENAHAIN RON/HEIDENAHAIN ECN компенсирует незначительные отклонения, возникающие при посадке не вал. Все датчики угла со встроенными подшипниками имеют сальниковой уплотнение, благодаря чему достигается высокая степень защиты от внешних загрязнений
(IP 64). Такие датчики обладают широким спектром применения. Например, они используются в обрабатывающих и печатных станках, измерительных машиных, телескопах и т.д.

Датчики HEIDENHAIN RCN

абсолютный метод измерения
большой диаметр полого вала (до 100 мм)
встроенная муфта статора
плоский корпус и небольшое монтажное пространство
точность системы учитывает погрешность соединения с валом
хорошие динамические характеристики
простой монтаж

Датчики HEIDENHAIN RON

инкрементальный метод измерения
большой диаметр полого вала (до 60 мм)
встроенная муфта статора
плоский корпус и небольшое монтажное пространство
точность системы учитывает погрешность соединения с валом
хорошие динамические характеристики
простой монтаж


Датчики HEIDENHAIN ROD

инкрементальный метод измерения
сплошной вал
отдельная муфта вала для больших допусков при монтаже
точность системы не учитывает погрешность соединения с валом

Датчики HEIDENHAIN ECN

абсолютный метод измерения
диаметр полого вала (до 50 мм)
встроенная муфта статора
простой монтаж

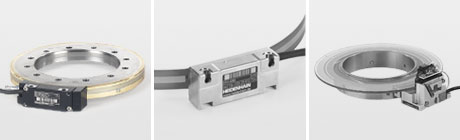

Датчики угла без подшипников ERA и ERO серий



Датчики угла без подшипников HEIDENHAIN ERA и HEIDENHAIN ERO предназначены для применения на элементах станка.
Они подходят при следующих требованиях:

большой диаметр вала (вариант с лентой до 10 м)
большие обороты (до 40000 об./мин)
отсутствие дополнительного крутящего момента благодаря уплотнительному кольцу сегментное исполнение
