Датчики линейного и углового перемещения FAGOR Automation

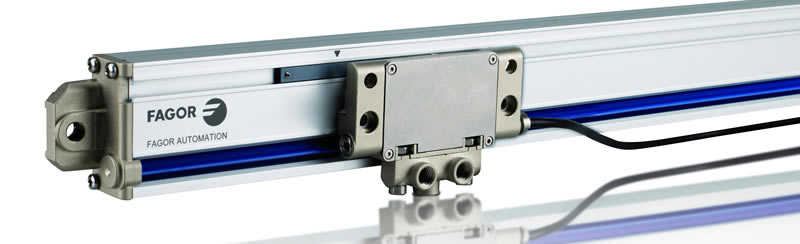

Линейные энкодеры Fagor

Fagor Automation использует два метода измерения в своих абсолютных линейных энкодерах:

Градуированное стекло: линейные энкодеры с измерительной длиной до 3040 мм.
Градуированная сталь: линейные энкодеры с измерительной длиной более 3040 мм.

Угловые и поворотные энкодеры Fagor

Fagor Automation использует метод измерения градуированного стекла в своих абсолютных угловых и поворотных энкодерах.





Абсолютные датчики линейного перемещения Fagor





Series Section Measuring lengthsn Accuracy Signals Pitch Resolution up to Model
L3B Series
L3B Series 440 mm - 50 m ± 5 µm SSI +1 Vpp FAGOR 0,1 μm L3B
SSI +1 Vpp SIEMENS®(*) 1 μm L3BS
FANUC® / MITSUBISHI® / PANASONIC® /
FAGOR / BiSS® C 0.01 μm (**) L3BF / L3BM / L3BP / L3BD /
L3BBC
SIEMENS®(*) L3BD + EC-PA-DQ1
G3B Series
G3B Series 140 mm - 3 040 mm ± 5 µm
± 3 µm SSI +1 Vpp FAGOR / SIEMENS®(*) 0,1 µm G3B / G3BS
FANUC® / MITSUBISHI® / PANASONIC® /
FAGOR / BiSS® C 0.001 μm (**) G3BF / G3BM / G3BP / G3BD /
G3BBC
SIEMENS®(*) G3BD + EC-PA-DQ1
G3BD+FS 0, 01 μm G3BD-FS+
EC-PA-DQS-M
S3B Series
S3B Series 70 mm - 1 240 mm ± 5 µm
± 3 µm SSI +1 Vpp FAGOR / SIEMENS®(*) 0,1 µm S3B / S3BS
FANUC® / MITSUBISHI® / PANASONIC® /
FAGOR / BiSS® C 0.001 μm (**) S3BF / S3BM / S3BP / S3BD /
S3BBC
SIEMENS®(*) S3BD + EC-PA-DQ1
S3BD+FS 0, 01 μm S3BD-FS+
EC-PA-DQS-M
SV3B Series
SV3B Series 70 mm - 2 040 mm ± 5 µm
± 3 µm SSI +1 Vpp FAGOR / SIEMENS®(*) 0,1 µm SV3B / SV3BS
FANUC® / MITSUBISHI® / PANASONIC® /
FAGOR / BiSS® C 0.001 μm (**) SV3BF / SV3BM / SV3BP /
SV3BD / SV3BBC
SIEMENS®(*)
SV3BD+FS 0, 01 μm SV3BD-FS+
EC-PA-DQS-M
LA Series
440 mm to 50 m ± 5 µm SSI + 1 Vpp FAGOR 0,1 μm LA
SSI + 1 Vpp SIEMENS®(*) 1 μm LAS
FANUC® / MITSUBISHI® / PANASONIC® / FAGOR 0,01 μm LAF / LAM / LAP / LAD
SIEMENS®(*) LAD + EC-PA-DQ1
BiSS® C LABC
YASKAWA ®(*) 0,009765625 μm LAK
G2A Series
G2A Series 140 mm - 3 040 mm ± 5 µm
± 3 µm SSI +1 Vpp FAGOR / SIEMENS®(*) 0,1 µm G2A / G2AS
FANUC® / MITSUBISHI® / PANASONIC® / FAGOR 0,01 µm G2AF / G2AM / G2AP / G2AD
SIEMENS®(*) G2AD + EC-PA-DQ
BISS® C G2ABC
YASKAWA ®(*) 0,009765625 μm G2AK
S2A Series
S2A Series 70 mm - 1 240 mm ± 5 µm
± 3 µm SSI +1 Vpp FAGOR / SIEMENS®(*) 0,1 µm S2A / S2AS
FANUC® / MITSUBISHI® / PANASONIC® / FAGOR 0,01 µm S2AF / S2AM / S2AP / S2AD
SIEMENS®(*) S2AD + EC-PA-DQ
BISS®C S2ABC
YASKAWA ®(*) 0,009765625 μm S2AK
SV2A Series
SV2A Series 70 mm - 2 040 mm ± 5 µm
± 3 µm SSI +1 Vpp FAGOR / SIEMENS®(*) 0,1 µm SV2A/SV2AS
FANUC® / MITSUBISHI® / PANASONIC® / FAGOR 0,01 µm SV2AF / SV2AM / SV2AP / SV2AD
SIEMENS®(*) SV2AD + EC-PA-DQ
BISS®C SV2ABC





Угловые абсолютные датчики перемещения Fagor



Series Section Type of shaft Precision Signals Model
Series H3B-D200i100
Hollow shaft ± 1''
± 2'' SSI + 1 Vpp FAGOR / SIEMENS® (*) H3B / H3BS
FANUC® / MITSUBISHI® / PANASONIC® / FAGOR H3BF / H3BM / H3BP / H3BD
SIEMENS® (*) H3BD + EC-PA-DQ1-M
BISS® C H3BBC
Series H3B-D110
Hollow shaft ±2,5 / ±5" SSI + 1 Vpp FAGOR / SIEMENS (*) H3B / H3BS
±2"
±4" FANUC® / MITSUBISHI® / PANASONIC® / FAGOR H3BF / H3BM / H3BP / H3BD
SIEMENS® (*) H3BD + EC-PA-DQ1-M
BISS® C H3BBC
Series H3B-D90
Hollow shaft ±2,5 / ±5" SSI + 1 Vpp FAGOR / SIEMENS (*) H3B / H3BS
±2"
±4" FANUC® / MITSUBISHI® / PANASONIC® / FAGOR H3BF / H3BM / H3BP / H3BD
SIEMENS® (*) H3BD + EC-PA-DQ1-M
BISS® C H3BBC
Series S3B-D90
Hollow shaft ±2,5 / ±5" SSI + 1 Vpp FAGOR / SIEMENS (*) S3B / 3BS
±2"
±4" FANUC® / MITSUBISHI® / PANASONIC® / FAGOR S3BF / S3BM / S3BP / S3BD
SIEMENS® (*) S3BD + EC-PA-DQ1-M
BISS® C S3BBC
Series H2A-D200i100
Series H2A-D200i100 Hollow shaft ± 1''
± 2'' SSI + 1 Vpp FAGOR / SIEMENS® (*) H2A / H2AS
FANUC® / MITSUBISHI® / PANASONIC® / FAGOR H2AF / H2AM / H2AP / H2AD
SIEMENS® (*) H2AD + EC-PA-DQ1-M
BISS® H2ABC
Series H2A-D200
Series H2A-D200 Hollow shaft ± 1''
± 2'' SSI +1 Vpp FAGOR / SIEMENS® (*) H2A / H2AS
FANUC® / MITSUBISHI® / PANASONIC® / FAGOR H2AF / H2AM / H2AP / H2AD
SIEMENS (*) H2AD + EC-PA-DQ1-M
BISS® C H2ABC
Series H2A-D90
Series H2A-D90 Hollow shaft ±2,5 / ±5" SSI + 1 Vpp FAGOR / SIEMENS (*) H2A / H2AS
±2"
±4" FANUC® / MITSUBISHI® / PANASONIC® / FAGOR H2AF / H2AM / H2AP / H2AD
SIEMENS® (*) H2AD + EC-PA-DQ-M
BISS® C H2ABC
Series S2A-D170
Series S2A-D170 Solid shaft ± 2'' SSI +1 Vpp FAGOR / SIEMENS® (*) S2A / S2AS
FANUC® / MITSUBISHI® / PANASONIC® / FAGOR S2AF / S2AM / S2AP / S2AD
SIEMENS® (*) S2AD + EC-PA-DQ-M
BISS® C S2ABC
Series S2A-D90
Series S2A-D90 Solid shaft ±2,5 / ±5" SSI + 1 Vpp FAGOR / SIEMENS (*) S2A / S2AS
±2"
±4" FANUC® / MITSUBISHI® / PANASONIC® / FAGOR S2AF / S2AM / S2AP / S2AD
SIEMENS® (*) S2AD + EC-PA-DQ-M
BISS® C S2ABC
Series H2A-D87
Series H2A-D87 Solid shaft ± 10''
± 20'' SSI +1 Vpp FAGOR / SIEMENS® (*) H2A / H2AS
FANUC® / MITSUBISHI® / PANASONIC® / FAGOR H2AF / H2AM / H2AP / H2AD
SIEMENS® (*) H2AD + XC-C8-PA-DQ-M
BISS® C H2ABC



Угловые абсолютные датчики перемещения Fagor без подшипников



Series Section External diameter Precision Signals Model
Serie UT
100 mm ±5 arc seconds FAGOR® UTD
FANUC® UTF
PANASONIC® UTP
BiSS® C UTBC
