Датчики вращения Heidenhain с подшипниками и без подшипников

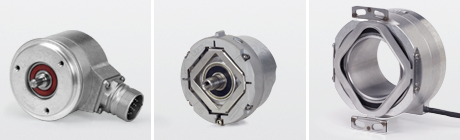

Датчики вращения со встроенными подшипниками ERN, ECN, EQN, ROD, ROC, ROQ серий





Датчики вращения типов HEIDENAHAIN ERN, HEIDENAHAIN ECN и HEIDENAHAIN EQN со встроенными подшипниками и муфтой статора отличаются простым монтажом и небольшими габаритами. Они предназначены для установки на электродвигателях. Их вал соединяется непосредственно с измеряемым валом.

Датчики вращения HEIDENAHAIN ROD, HEIDENAHAIN ROC и HEIDENAHAIN ROQ заключены в неразборный герметичный корпус. Сопряжение датчика с валом мотора или шпинделем осуществляется со стороны статора при помощи отдельной муфты, выравнивающей несоостность между валом датчика и валом двигателя.

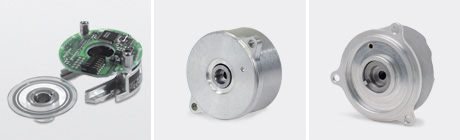

Датчики вращения без подшипников ECI и EQI серий



В датчиках вращения без подшипников заявленная точность не включает в себя погрешность установки и юстировки датчика. Большое влияние на погрешность оказывает радиальное биение и неточный монтаж датчика по центру.

Индуктивные датчики вращения HEIDENAHAIN ECI/HEIDENAHAIN EQI 1300 по монтажу совместимы с фотоэлектрическими датчиками ExN 1300: вал закрепляется при помощи центрального винта.

Типовой ряд HEIDENAHAIN ECI 4000/HEIDENAHAIN EBI 4000 дополняет существующий ассортимент индуктивных датчиков компании HEIDENHAIN. Оба типа имеют модульное исполнение без встроенных подшипников с полым валом диаметром 90 мм. Они предназначены для использования совместно с высокомоментными двигателями и двигателями с полым валом в приводной технике и общей автоматизации.

Встраиваемые датчики вращения типа ERO компании HEIDENHAIN состоят из стеклянного диска с рисками (шкала), соединенного с втулкой, и считывающей головки. Они применяются при ограниченном монтажном пространстве или в случаях, не допускающих трения.
