Обнаружение столкновений в станочных системах: защищает станок, сводя к минимуму дорогостоящие последствия столкновений

Обнаружение столкновений в станочных системах: защищает станок, сводя к минимуму дорогостоящие последствия столкновений

Важным свойством станков является надежная защита процесса. Столкновения между движущейся осью и другими компонентами, такими как крепления, столы или заготовка, приводят к длительным простоям станка и самым высоким затратам на ремонт среди всех нарушений процесса. Последовательный ущерб после столкновения часто составляет до пятизначного числа. Отключение станка сопровождается неудовлетворенными клиентами, поскольку сроки поставки должны быть значительно перенесены.



Типичные причины столкновений

  • Неправильное определение применяемого инструмента
  • Неправильные изменения инструмента
  • Неправильная подготовка процесса, смещение нуля

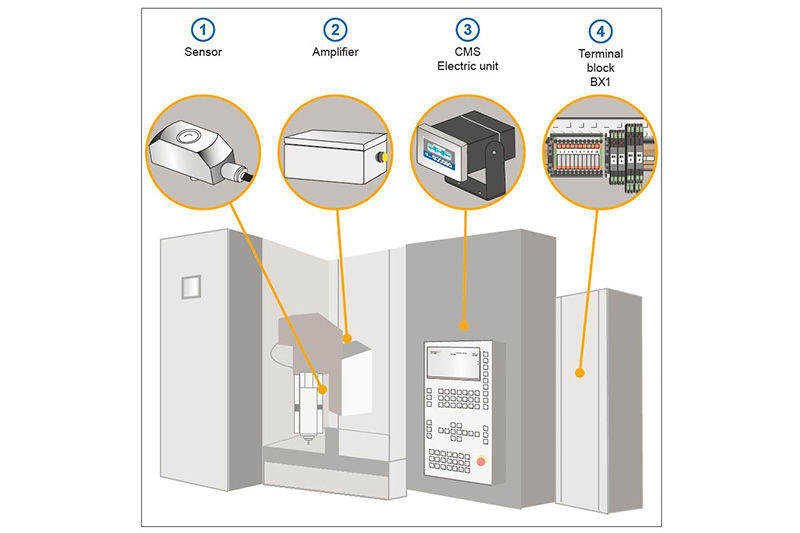

Brankamp CMS - это простой, но очень эффективный инструмент для минимизации повреждений, вызванных столкновениями. Интегрированные системы перегрузки, основанные на электрических компонентах, слишком медленные, чтобы избежать повреждений, так как столкновения должны быть обнаружены в течение первых миллисекунд. Электрические резервные системы лежат на конце цепи, состоящей из инструмента, шпинделя, шарикового винта и привода. Остановка дисков занимает до полсекунды. Время реакции оператора машины лежит в диапазоне нескольких секунд. CMS сокращает время обнаружения сбоя до 1 миллисекунды. Получается ценное время, команда останова будет выполнена намного быстрее.



Выгоды:

  • Немедленное обнаружение быстрых изменений силы
  • Специальный датчик позволяет обнаруживать жесткие и мягкие столкновения
  • Минимизация последующих повреждений, вызванных ошибками программирования, настройки и эксплуатации
  • Продлевает срок службы машины
  • Увеличивает доступность машины
  • Позволяет работать на нескольких машинах и запускать машины без присмотра
  • Возможна легкая модернизация - независимо от типа машины и управления
  • Защита с самой первой части: не требуется обучение
  • Журнал учета последних 100 событий со временем и датой



Техническое описание:

  • Напряжение питания: 24 В постоянного тока
  • Корпус: прочный корпус для установки панели управления
  • Размеры: 182x144x72 мм / 7,16x5,66x2,83 дюйма (ШхВхГ)
  • Размеры корпуса: 187x200x72 мм / 7,36x7,87x2,83 дюйма (ШxВxГ)
  • Внутренние размеры: 138x67 мм / 5,43x2,63 дюйма (ШxВ)
  • Вес: 1 кг (3 кг с корпусом)
  • Датчик: BRANKAMP Специальный датчик

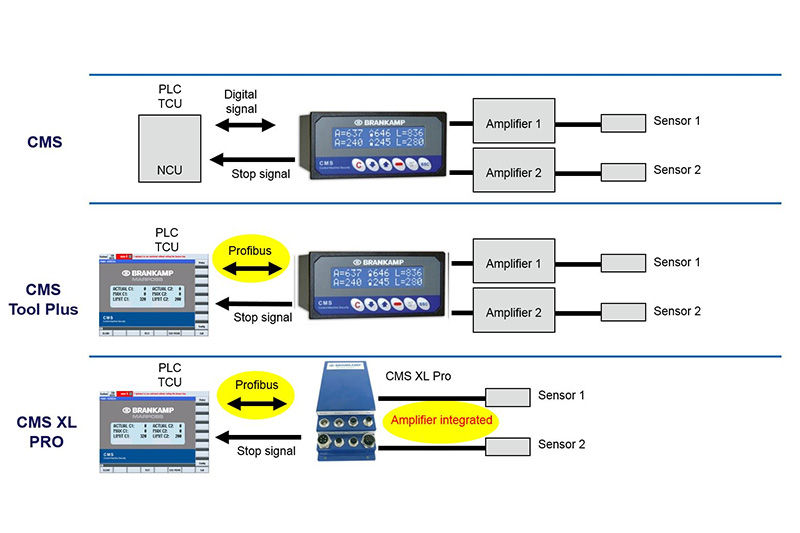

Модификации:



CMS работает как одноканальная или двухканальная система.

Стандартная компоновка канала Brankamp CMS 1



2-й канал позволяет контролировать дополнительный держатель инструмента (2-й шпиндель, револьверная головка)





CMS Tool Plus и CMS XL Pro с интерфейсом Profibus (доступен шлюз Profinet) обеспечивают интегрированную визуализацию HMI и ограничения, связанные с инструментом, через связь по полевой шине
